Fallbeispiel: Ergonomischer Plattformwagen nach Maß

ManuLine ist ein französisches Unternehmen, das sich auf die Entwicklung, Herstellung und den Vertrieb von intralogistischen Lösungen, insbesondere von ergonomischen Plattformwagen nach Maß spezialisiert hat. Zweck dieser auch Transportwagen oder Ladungsträger genannten Plattformwagen ist es, die Handhabung und Beförderung von Lasten von A nach B leichter und effizienter zu machen. Kürzlich haben wir im Auftrag eines weltweit führenden Reifenherstellers einen ergonomischen Plattformwagen zur Ablage von Hydraulikzylindern für Pressen entwickelt. Mit dieser 100%igen Maßanfertigung ist es unserem Konstruktionsbüro gelungen, die im Lastenheft angeführten Auflagen des Kunden in vollem Umfang zu erfüllen.

Ergonomischer Plattformwagen nach Maß: vom Entwurf bis zur Lieferung

Unser Konstruktionsbüro hat für diesen weltweit führenden Reifenhersteller einen zu 100 % nach Maß gefertigten Plattformwagen zur Ablage von Hydraulikzylindern für die Dauer ihres Nichtgebrauchs konzipiert. Laut Kundenwunsch sollte der Plattformwagen die manuelle Beförderung der Zylinder gewährleisten: von ihrem Lagerplatz bis an den Ort, an dem die Zylinder mittels Kran oder Flaschenzug abgelegt bzw. verladen werden.

Technische Hauptmerkmale des Plattformwagens nach Maß

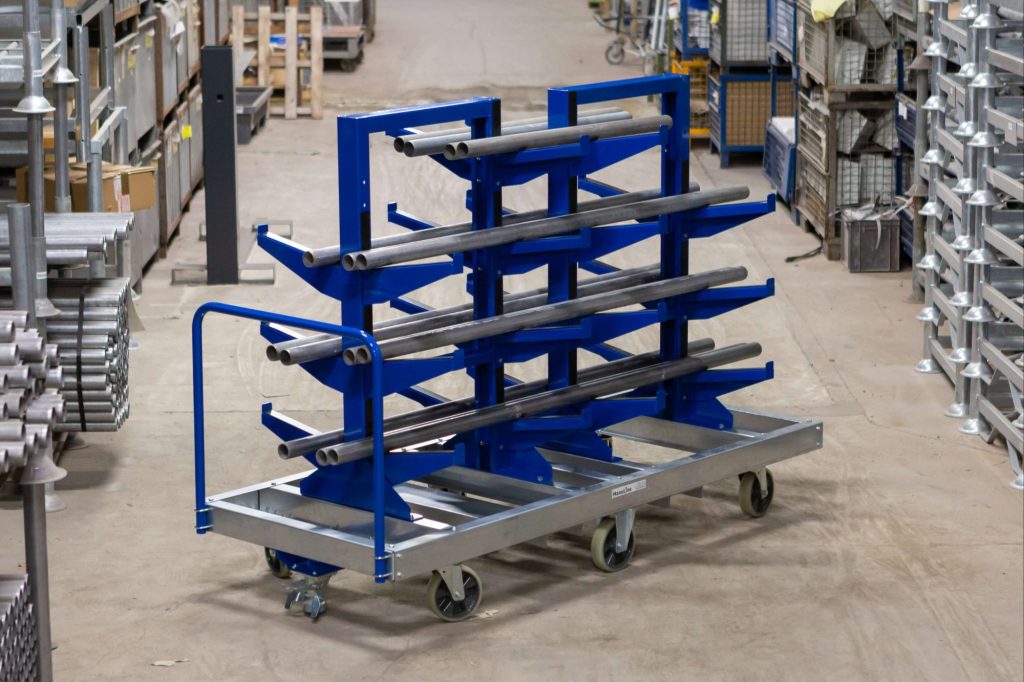

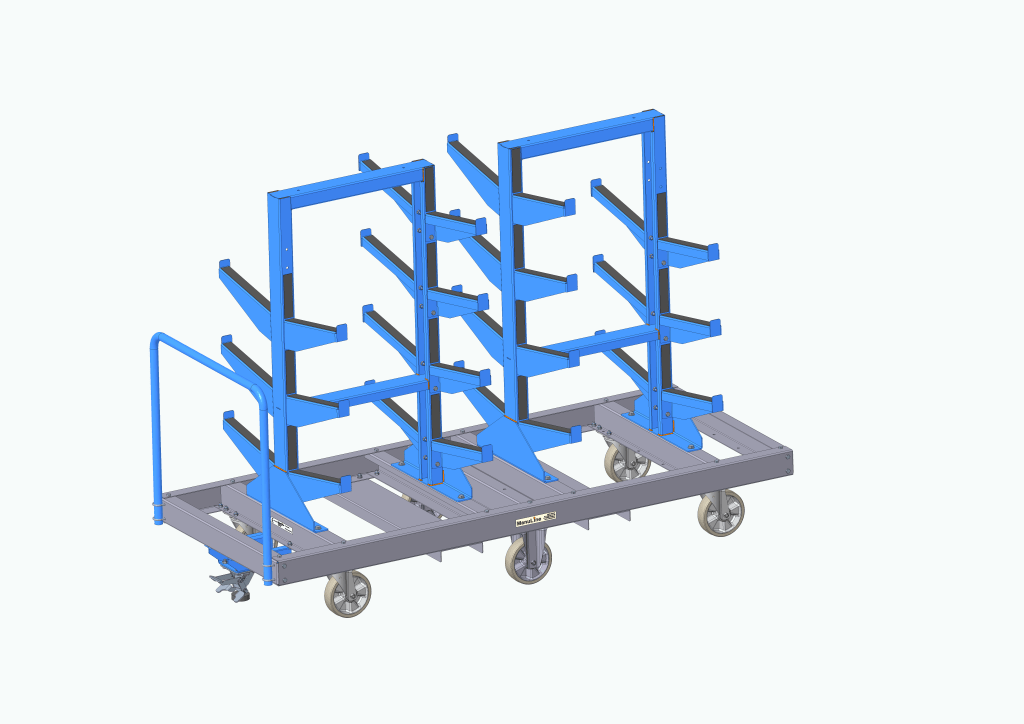

Das Stapel- bzw. „tannenbaumartige“ Gestell dieses maßgefertigten Plattformwagens dient der Ablage der Zylinder für die Dauer ihres Nichtgebrauchs. Hierzu sind auf vier Ebenen insgesamt acht Ablagen vorhanden (4 auf jeder Seite des Gestells). Zur Stabilisierung des Schwerpunktes werden die kleinsten Zylinder oben und die größeren und schwereren Zylinder unten im Gestell abgelegt.

Dank seiner Lenkrollen lässt sich der Plattformwagen samt Stapelgestell manuell vom Lagerplatz der Zylinder an den Ort befördern, an dem die Zylinder mittels Kran oder Flaschenzug abgelegt bzw. verladen werden.

Zudem besitzt der Plattformwagen Einfahrtaschen für Gabelstapler, um ihn ggf. über längere Strecken per Gabelstapler zu transportieren.

Ergonomische Aspekte bei der Entwicklung des maßgeschneiderten Plattformwagens

Die ergonomische Auslegung der Plattformwagen in Anpassung an die jeweiligen Anforderungen der Arbeitsumgebung spielt eine wichtige Rolle, um die Sicherheit, Produktivität, Gesundheit und den Komfort der Bediener zu gewährleisten.

Ergonomische Lenkrollen aus weichem Polyurethan sichern diesem für einen führenden Reifenhersteller entwickelten Plattformwagen gleich mehrere Vorteile:

Gesenkter Kraftaufwand: Die weiche Polyurethan-Bereifung verringert den zur manuellen Fortbewegung des Plattformwagens nötigen Kraftaufwand. Dadurch werden die Bewegungen deutlich leichter und die Muskelermüdung spürbar gesenkt.
Verbesserte Wendigkeit: Die ergonomischen Lenkrollen lassen sich dank ihres geringen Rollwiderstands ausgesprochen leicht lenken. Somit ist es möglich, den Plattformwagen selbst auf engem Raum mühelos zu schieben und präzise zu wenden.
Schonung der Böden: Das weiche Polyurethan bietet eine gute Bodenhaftung, ohne Spuren zu hinterlassen. Dadurch nehmen die Böden keinen Schaden und bleibt die Arbeitsumgebung intakt.
Gesenkter Lärmpegel: Die Polyurethan-Bereifung senkt bekanntlich den Pegel der durch die Rollen des Plattformwagens verursachten Geräusche. Auf diese Weise bleibt die Arbeitsumgebung angenehm leise.

Der Schiebebügel des Plattformwagens trägt in hohem Maße und in mehrerer Hinsicht zu dessen Ergonomie bei:

Griffkomfort: Der ergonomische Schiebebügel liegt angenehm griffig in der Hand. Dank seiner optimal angepassten Form und Größe lässt er sich bequem greifen, wodurch die Muskeln in Händen und Armen beim Schieben und Wenden des Plattformwagens deutlich weniger ermüden und verspannen.
Beibehaltung einer natürlichen Körperhaltung; Der ergonomische Schiebebügel sorgt dafür, dass der Bediener beim Schieben oder Ziehen des Plattformwagens eine natürliche Körperhaltung beibehält. Dadurch werden Gelenke, Muskeln und Sehnen weniger belastet und somit das Risiko von Verletzungen und Muskel-Skelett-Erkrankungen (MSE) minimiert.
Erhöhte Manövrierfähigkeit und Wendigkeit: Durch den ergonomischen Schiebebügel lässt sich der Plattformwagen weitaus besser manövrieren und lenken. Selbst auf engem Raum lässt er sich mühelos schieben und präzise wenden und steuern, was die Handhabung und Transportarbeiten spürbar leichter macht.
Gesenkter Kraftaufwand: Durch den ergonomischen Schiebebügel wird die vom Bediener zum Schieben und Wenden des Plattformwagens aufgebrachte Kraft effizient verteilt. Der griffige Bügel sorgt für optimalen Halt, wodurch der Kraftaufwand beim Materialtransport gesenkt und die Muskelbelastung auf ein Minimum reduziert werden.

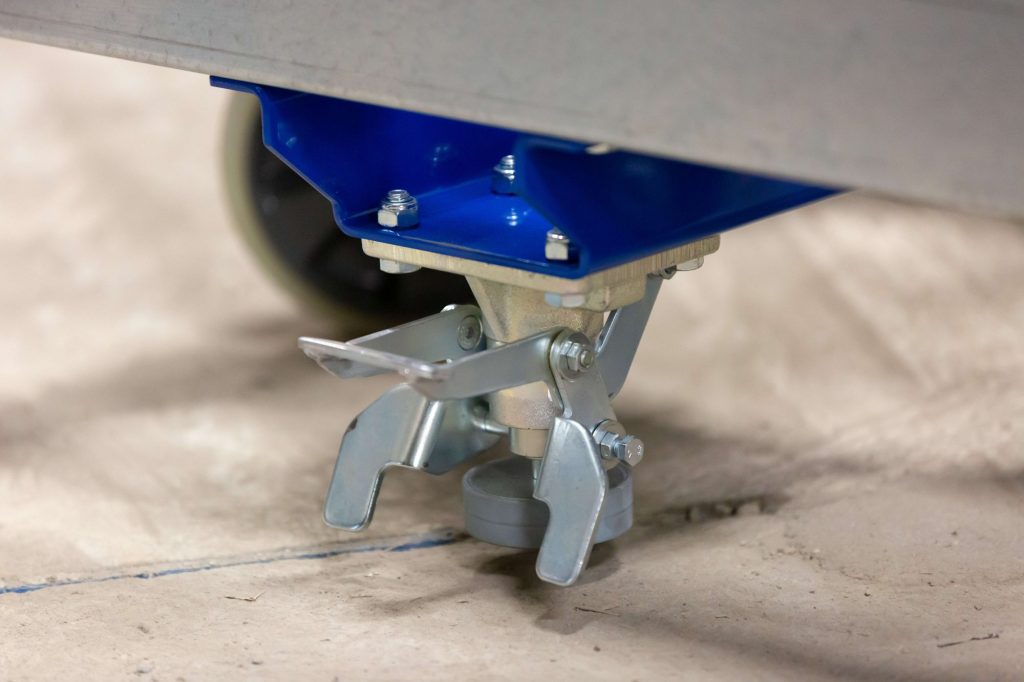

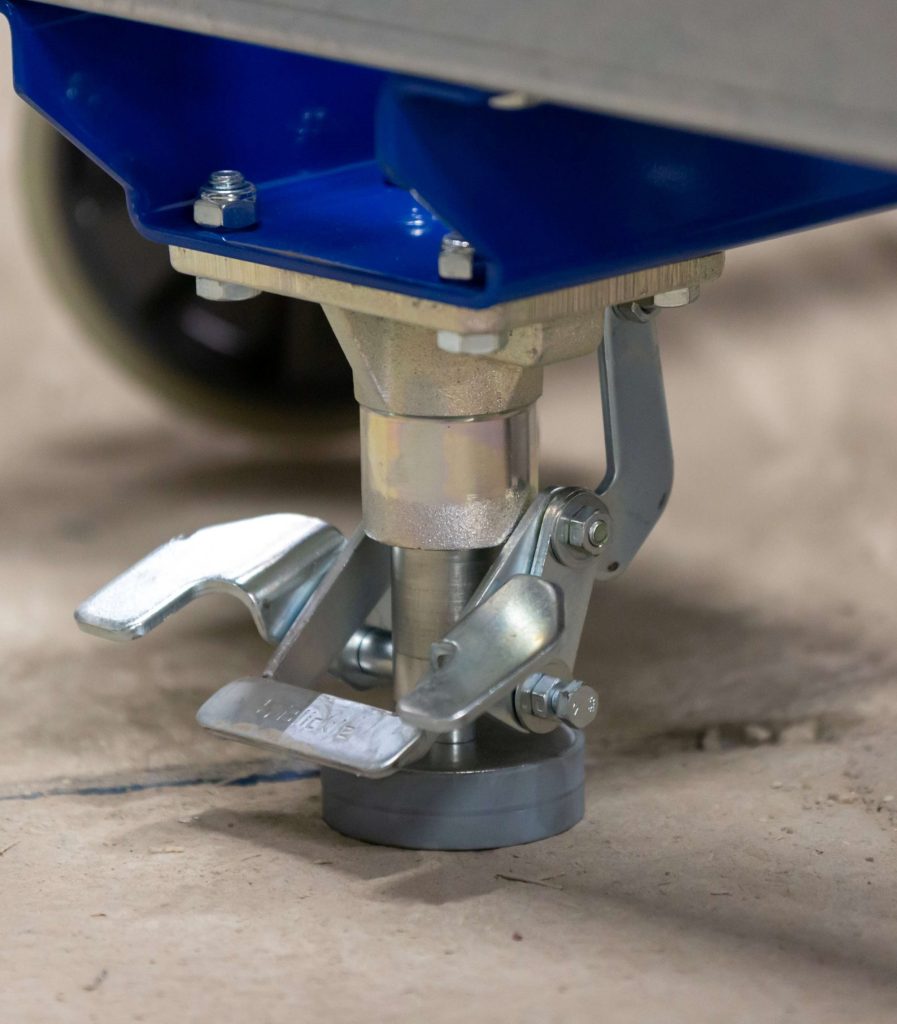

Zusätzlich trägt eine Feststellbremse sowohl zur Ergonomie als auch zur sicheren Nutzung des Plattformwagens bei. Die Feststellbremse sichert den Plattformwagen am Arbeitsplatz bzw. an jedem anderen Ort gegen Wegrollen und verhindert so Zusammenstöße mit Personen und Gegenständen.

Fertigung des ergonomischen Plattformwagens nach Maß

Der vom Konstruktionsbüro der Firma ManuLine entworfene, ergonomische Plattformwagen nach Maß wird anschließend von dem ebenfalls der Gruppe Fidève angehörenden Unternehmen AMS Tôlerie Fine nach Plan gefertigt.

Seit mehr als 20 Jahren behauptet sich das elsässische Unternehmen AMS als Experte im Bereich der Feinblechbearbeitung. Neben der Mitentwicklung beherrscht AMS das Zuschneiden, Biegen, Schweißen, Pulverbeschichten und Montieren von Teilen, Unterbaugruppen sowie von kompletten Produkten. Dank seiner 13.000 m2 großen überdachten Fläche kann unser Schwesterunternehmen fortlaufend in leistungsfähige Maschinen investieren und jede Art von Nachfrage nach Feinblechen in Klein- und Großserien bedienen.

ManuLine und AMS Tôlerie fine befinden sich auf demselben Industriegelände, was die Kommunikation erheblich erleichtert und den Unternehmen ermöglicht, flexibel und schnell zu reagieren, in Echtzeit Anpassungen vorzunehmen und die Machbarkeit der von ManuLine entworfenen Produkte zu erhöhen. Die geografische Nähe kommt ebenfalls der Qualitätskontrolle zugute, die in Form regelmäßiger Inspektionen den gesamten Herstellungsprozess abdeckt.

Kurz: AMS Tôlerie Fine ist der ideale Partner für die erstklassige Fertigung „Made in France“ der von ManuLine entwickelten, ergonomischen Plattformwagen nach Maß.
